Sichern/Rücksichern
Download Sichern/Rücksichern
(Wird unter "Logik-Bausteine einfügen" -> "sw4you" zur Verfügung gestellt.)
Verwendungszweck:
Gibt ein Brandmelder Alarm, dann sollen bestimmte Verbraucher ausgeschaltet und bestimmte Lampen eingeschaltet werden.
Der Zustand der Verbraucher soll abgespeichert werden, damit der ursprüngliche Zustand wiederhergestellt werden kann.
Der Alarm soll nicht nur akustisch (direkte Gruppenadresszuweisung Aktor->Sirene), sondern auch über "Blinken" erfolgen.
- Wird an E1 eine "1" empfangen, dann werden die Eingangswerte "Wert 1 bis 8" gesichert und der Wert E3 an die Ausgänge "Wert 1 bis 8" ausgegeben.
- Wird bei E4 ein Wert angegeben, dann wechselen alle Ausgangswerte zwischen 0 und 1 für diese Anzahl, am Ende wird E3 ausgegeben.
- Wird an E2 eine "1" empfangen, dann werden die gesicherten Werte an die Ausgänge ausgegeben.

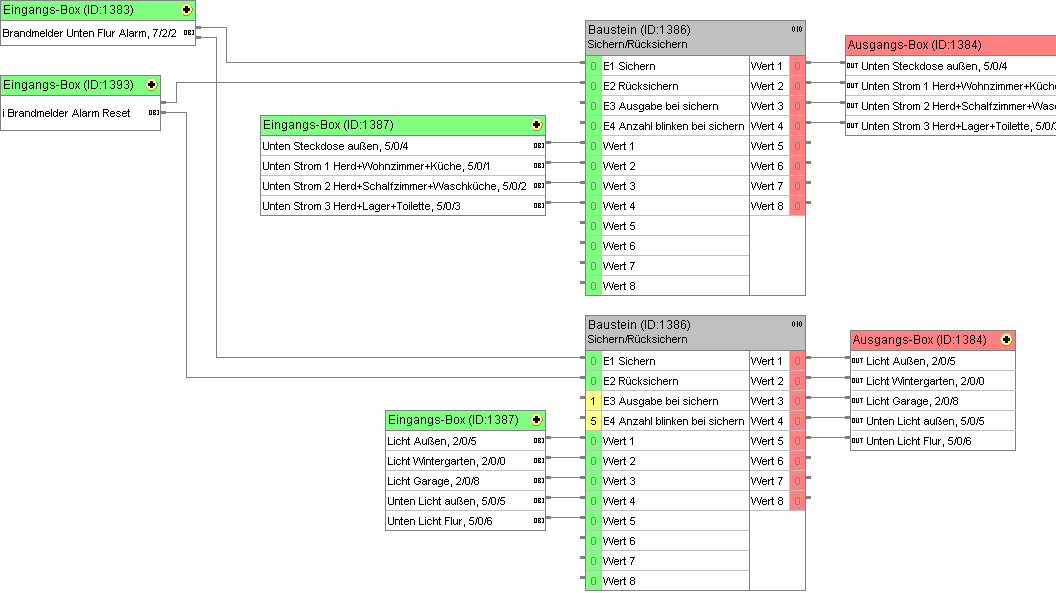

Beispiel:
